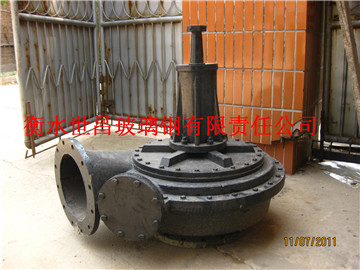

水輪機
|
|
|
|
|
水輪機
|
水輪機
|
|
|
|
|

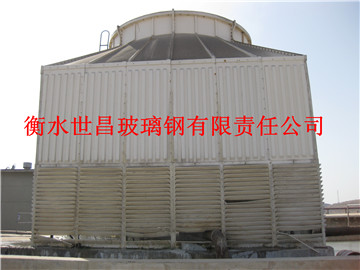

水動力風機冷卻塔
|
水動力風機冷卻塔
|
|
|
|
|
水動力風機冷卻塔
|

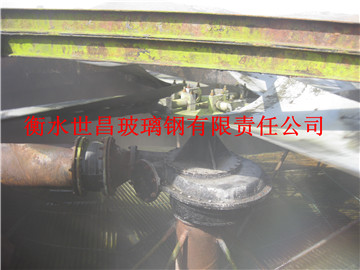

水輪機安裝
|
|
一、改造目的：
1、節能
在保證原有設計參數及運行效果的前提下，利用系統的富余能量以旋轉推動器取代風機電機，改電力驅動為水力驅動，省去電機的能耗達到100%節電；且水動力風機冷卻塔的飄水損失僅為傳統冷卻塔十分之一，從而不僅降低飄水對周圍環境的影響，同時可減少補充水量，節約相應的水費支出；達到綜合性的節能增效。
2、環保
由于水動力風機冷卻塔省去了風機電機和減速箱，可大大降低冷卻塔的震動和噪聲，減少對環境的污染。
3、經濟
由于旋轉推動器設計嚴謹，結構合理，運行平穩，故障率低；同時因取消了電機、減速箱、電纜及配電柜等，從而免除日常的維護保養費用。
4、安全
因水動力風機冷卻塔上無任何的電氣設備，杜絕了漏電、漏油現象，從而可在任何防爆環境下安全運行。
5、冷效
隨著季節的更替，水動風機轉速隨著水流量或壓力的變化而變化，風量也隨之改變，使冷卻塔的氣水比穩定在最佳的狀態，以達到冷卻的最佳效果。
6、特點
凡是使用傳統冷卻塔的場合，均可采用水動力風機冷卻塔，并能對所有類型的傳統冷卻塔進行節能改造；實施節能技改越早，改造的塔型越大，其節能效果越明顯。
二、工作內容
將電機風機實施節能改造，以冷卻塔專用水動力旋轉推動器取代電機（包括減速器）作為風機動力源，使風機驅動方式由電力改為水力，同時相應地修改循環冷卻回水，上塔管道配管，安裝用于切斷檢修，運行切換閥門，見圖： |
| |
|

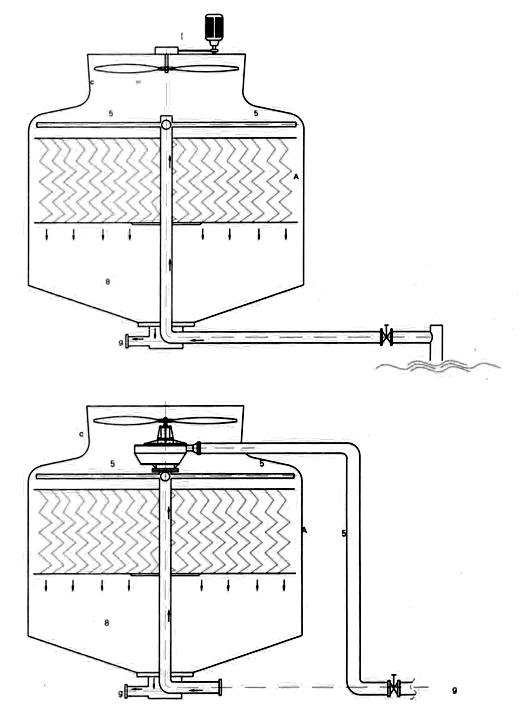

改造前 改造后
冷卻塔電動風機節能改造前后示意圖
|
|
|
|
冷卻塔規格(t/h)
|
風機電機功率
|
日耗電(度)
|
月耗電(度)
|
年耗電(度)
|
2年(0.7元/度)
|
|
耗電(度)
|
金額(元)
|
|
100
|
4
|
96
|
2880
|
34560
|
69120
|
48384
|
|
150
|
5.5
|
132
|
3960
|
47520
|
95040
|
66528
|
|
200
|
7.5
|
180
|
5400
|
64800
|
129600
|
90720
|
|
300
|
11
|
264
|
7920
|
95040
|
190080
|
133056
|
|
400
|
15
|
360
|
10800
|
129600
|
259200
|
181400
|
|
500
|
18.5
|
444
|
13320
|
159840
|
319680
|
223776
|
|
600
|
22
|
528
|
15840
|
190080
|
380160
|
266112
|
|
750
|
30
|
720
|
21600
|
259200
|
518400
|
362880
|
|
1000
|
40
|
960
|
28800
|
345600
|
691200
|
483840
|
|
2000
|
80
|
1920
|
57600
|
691200
|
1382400
|
967680
|
|
4000
|
160
|
3840
|
115200
|
1382400
|
2764800
|
1935360
|
|
8000
|
320
|
7680
|
230400
|
2764800
|
5529600
|
3870720
|
|
10000
|
400
|
9600
|
288000
|
3456000
|
6912000
|
4838400
|
|
| |
水動力風機冷卻塔與傳統冷卻塔的能效比
|
|
塔型 項目
|
水動力風機冷卻塔
|
傳統冷卻塔
|
|
耗電
|
無需耗電
|
每百噸循環水消耗4-6千瓦點
|
|
耗水
|
無需經常補水
|
需經常補水
|
|
運行費用
|
無
|
有
|
|
可靠性
|
可長期連續補水
|
需經常對電機、減速箱做日常維修保養
|
|
安全
|
可在任何需防爆的區域內工作
|
需加配防爆電機、電控裝置
|
|
環保
|
無污染
|
對環境有漂水、噪音、震動方面影響
|
|
冷效
|
好
|
較好
|
|
漂水率
|
十萬分之五
|
千分之二
|
|
適用性
|
適用于任何需要機械通風冷卻塔場合，并可對任何冷卻塔進行節能改善
|
適用于任何需要機械通風冷卻塔場合
|
|
噪音
|
《65分貝
|
》85-95分貝
|
|
